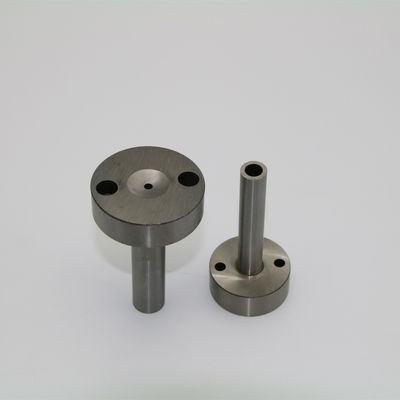

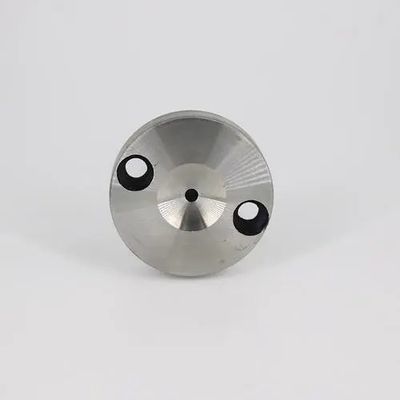

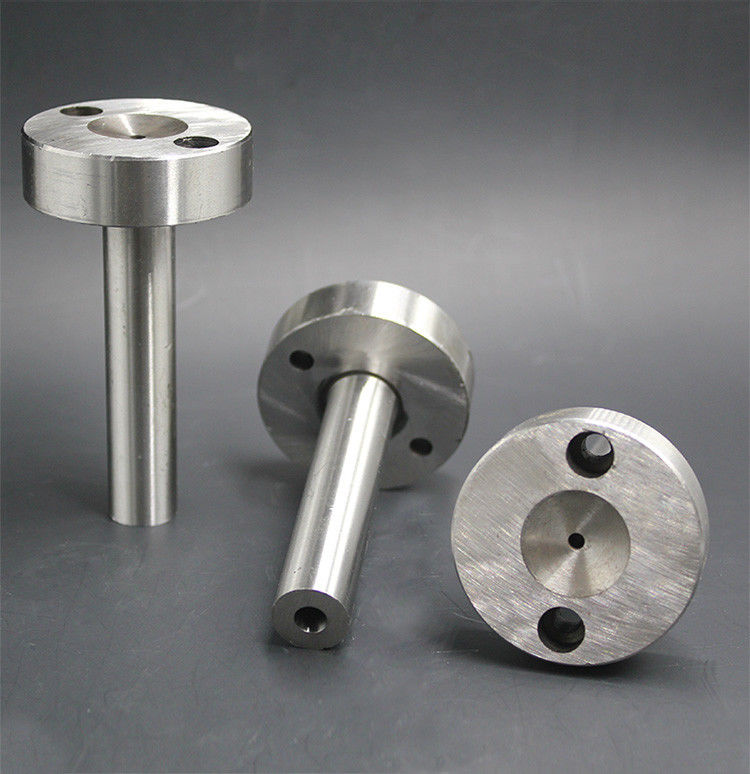

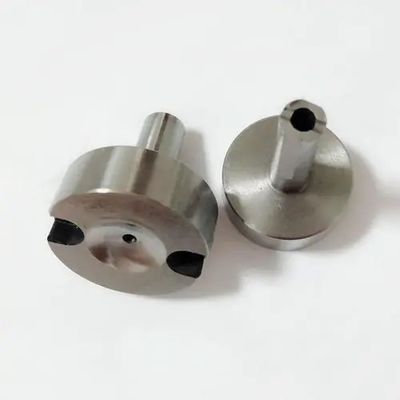

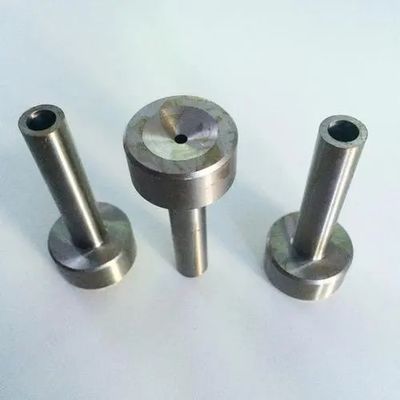

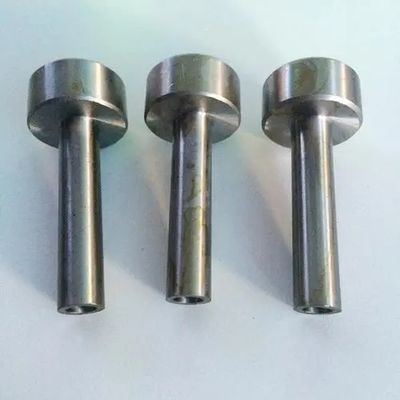

SKD61 Schuifkern

Inklapbare Vormdelen voor Injectievormsystemen met Hoge Belasting

Productoverzicht

De SKD61 schuifkern is een kritiek bewegend onderdeel dat wordt gebruikt in spuitgietmatrijzen die zijdelingse actie of het ontvormen van interne ondersnijdingen vereisen.

Deze eenheden worden vaak geïntegreerd in:

• Zijdelingse schuifmechanismen

• Schroefdraad ontvormsystemen

• Inklapbare kernassemblages

• Structurele matrijssecties met hoge belasting

Vervaardigd uit SKD61 heetwerkt gereedschapsstaal, is de schuifkern ontworpen om herhaaldelijke mechanische beweging, lokale spanning en lange productiecycli te weerstaan zonder dimensionale instabiliteit.

Dit onderdeel wordt strikt geproduceerd op basis van Built-to-Print, wat compatibiliteit met klantmatrijsstructuren garandeert.

Schuifkernsystemen worden doorgaans toegepast in matrijzen voor:

• Automotive plastic componenten

• Behuizingen voor medische apparaten

• Verpakkingssluitingen met interne schroefdraad

• Technische 3C structurele onderdelen

• Precisie matrijzen met zijdelingse beweging

In deze toepassingen zijn bewegingsprecisie en slijtvastheid belangrijker dan eenvoudige hardheidswaarden.

Materiaallogica – Waarom SKD61

SKD61 (heetwerkt gereedschapsstaal) wordt geselecteerd vanwege zijn gebalanceerde eigenschappen:

• Goede weerstand tegen thermische vermoeidheid

• Hoge slagtaaiheid

• Stabiele hardheid na warmtebehandeling

• Weerstand tegen scheurvorming onder cyclische belasting

Typisch werkzaam hardheidsbereik:
58–60 HRC, instelbaar op basis van de toepassing.

Uniforme warmtebehandeling en spanningsverlichting zijn essentieel om dimensionale stabiliteit tijdens bedrijf te behouden.

Technische focus

Schuifkernen zijn geen statische onderdelen. Ze werken onder schuifwrijving en zijdelingse belasting.
Prestaties zijn afhankelijk van geometrische controle, oppervlakteconditie en hardheidsbalans.

1) Precisiepassing & Uitlijning

Belangrijke controlegebieden omvatten:

• Parallelisme van glijdende vlakken

• Loodrecht op montagevlakken

• Concentrisch waar van toepassing

• Dimensionale tolerantie tot ±0,002 mm

Een juiste passing zorgt voor soepele beweging en vermindert ongelijke contactwrijving.

2) Oppervlakteconditie & Wrijvingsbeheer

Standaard oppervlakteafwerking:
Ra 0,6 (aanpasbaar)

Optionele behandelingen:

• Nitreren

• TiN / TiCN / AlTiN coatings

• Zwarte oxide

Oppervlakte-engineering vermindert de wrijvingscoëfficiënt en verbetert de slijtvastheid in hoogcyclische matrijzen.

3) Slijtageverdeling & Levensduur

Schuifeenheden ervaren:

• Herhaaldelijke voorwaartse/achterwaartse beweging

• Contactdruk op geleidingsoppervlakken

• Schokbelasting tijdens het sluiten van de matrijs

Geoptimaliseerde geometrie en gecontroleerde hardheid-tot-taaiheid verhouding verminderen chippen en verlengen onderhoudsintervallen.

Technische specificaties

• Producttype: Schuifkern / Inklapbaar Vormdeel

• Materiaal: SKD61

• Hardheid: 58–60 HRC (aanpasbaar)

• Dimensionale Tolerantie: ±0,002 mm (kritieke gebieden)

• Oppervlakteafwerking: Ra 0,6 of gespecificeerde eis

• Oppervlaktebehandeling: Nitreren / PVD coatings optioneel

• Productietype: Maatwerk (Op bestelling gemaakt)

• Inspectie: 100% dimensionale inspectie voor verzending

Productiecapaciteit

Precisiebewerking omvat:

• CNC-bewerking

• EDM en spiegel EDM

• Draad EDM

• Vlakslijpen

• Rondslijpen

• CMM-inspectie

Kritieke glijdende oppervlakken worden geslepen om geometrische stabiliteit en langdurige herhaalbaarheid te garanderen.

Kwaliteit & Herhaalbaarheid

Elke eenheid wordt geverifieerd op:

• Hardheidsverdeling

• Dimensionale conformiteit

• Oppervlakte-integriteit

• Functionele uitlijning

Herhaalde bestellingen worden geproduceerd volgens dezelfde basisspecificaties om uitwisselbaarheid te garanderen.

OEM / Maatwerk Productie

Wij produceren schuifkernen strikt volgens:

• Klanttekeningen (2D / 3D)

• Gespecificeerde hardheidseisen

• Gedefinieerde coatingbehandelingen

• Specifieke matrijsstructuurintegratie

Zowel op maat gemaakte als standaard-compatibele ontwerpen worden ondersteund.

Technische FAQ

V1: Waarom geen staal met hogere hardheid gebruiken?
Overmatige hardheid kan de taaiheid verminderen. SKD61 biedt een balans die het risico op breuk onder cyclische belasting minimaliseert.

V2: Kunnen coatings nitreren vervangen?
Coatings verbeteren de slijtvastheid van het oppervlak, maar de hardheid van het substraat en de warmtebehandeling blijven fundamenteel.

V3: Hoe wordt glijdende soepelheid gegarandeerd?
Door gecontroleerde oppervlakteafwerking, parallelisme en precieze passing van de koppelende componenten.

V4: Worden hoogcyclische automotive toepassingen ondersteund?
Ja. Het onderdeel is geschikt voor hoogvolume matrijzen met de juiste materiaalkeuze en oppervlaktebehandeling.

V5: Is volledige maatwerk beschikbaar?
Ja. Alle schuifkernen worden geproduceerd volgens klanttekeningen.

Vraag een technisch voorstel aan

Gelieve te verstrekken:

• 2D of 3D tekeningen

• Hardheidseisen

• Voorkeur voor oppervlaktebehandeling

• Toepassingsdetails (cyclussnelheid, materiaalsoort)

Ons engineeringteam zal uw specificaties beoordelen en een productievoorstel doen.
