Plastic Injection Mould 3C Product S136 Hoogwaardige precisie

3C Product Injectiemal | S136 Precisie Gereedschap

Productoverzicht

Dit project richt zich op het ontwerp en de productie van precisie plastic injectiemallen voor 3C elektronische producten, met behulp van S136 matrijsstaal om duurzaamheid, corrosiebestendigheid en oppervlaktekwaliteit te garanderen.

3C plastic componenten - zoals elektronische behuizingen, structurele onderdelen en kleine precisie-assemblages - vereisen:

• Stabiele dimensionale nauwkeurigheid

• Schone cosmetische oppervlakken

• Betrouwbare massaproductieprestaties

• Consistente assemblagecompatibiliteit

Wij bieden op maat gemaakte injectiemalproductie (Built-to-Print) op basis van 3D-gegevens en productievereisten van de klant, inclusief matrijsontwerp, precisiebewerking, assemblage en proefvalidatie.

Het gebruik van S136 precisie matrijsstaal maakt dit gereedschap geschikt voor uiterlijkgevoelige en duurzame productiemallen.

Toepassingsscenario's

Dit type plastic injectiemal wordt veel gebruikt voor:

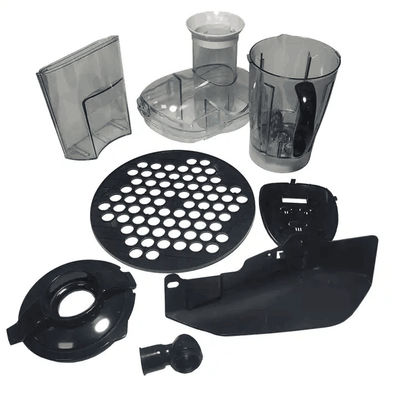

• Behuizingen van 3C elektronische producten

• Kleine precisie plastic structurele onderdelen

• Componenten voor consumentenelektronica

• Plastic onderdelen gemaakt van ABS, TPU, TPR en vergelijkbare materialen

• Plastic componenten met een hoog uiterlijk

Deze producten vereisen doorgaans een nauwkeurige tolerantiecontrole en stabiele cosmetische prestaties.

Belangrijkste technische focus

Injectiemallen voor 3C-producten moeten een balans vinden tussen precisie, oppervlaktekwaliteit en langdurige productiestabiliteit.

1) Matrijs Materiaal – S136 voor Hoge Precisie & Oppervlakteafwerking

S136 roestvrij matrijsstaal biedt:

• Goede corrosiebestendigheid

• Uitstekende polijstbaarheid voor hoogglans oppervlakken

• Stabiele hardheid na warmtebehandeling

• Lange levensduur bij productie met hoge cycli

Juiste warmtebehandeling en afwerkingsprocessen zijn essentieel om dimensionale stabiliteit en oppervlaktekwaliteit te behouden.

2) Dimensionale Nauwkeurigheid & Structurele Pasvorm

3C componenten integreren vaak met elektronische en mechanische assemblages.

• Krimpcompensatie overwogen tijdens matrijsontwerp

• Nauwkeurige sluitstructuur en passing van de deelnaad

• Stabiel uitlijningssysteem van de matrijs

• Gecontroleerde toleranties voor interne kenmerken

Dimensionale stabiliteit zorgt voor betrouwbare assemblage en een hoge productieopbrengst.

3) Oppervlaktekwaliteit & Cosmetische Controle

Voor uiterlijkgevoelige onderdelen:

• Poortlocatie geoptimaliseerd om laslijnen te verminderen

• Stroombalans ontworpen om zinkgaten te minimaliseren

• Spiegelpolijsten of textuurafwerking toegepast indien nodig

• Voorkoming van flits door nauwkeurige matrijsfitting

Oppervlaktecontrole is cruciaal voor consumentenelektronicaproducten.

4) Processtabiliteit voor Massaproductie

• Hot runner of cold runner systeem op basis van projectbehoeften

• Gebalanceerde koellay-out voor dimensionale consistentie

• Stabiele bewerkingsvolgorde om interne spanning te minimaliseren

• Proefgieten en procesoptimalisatie vóór verzending

Het doel is stabiele productioprestaties na levering van de matrijs.

Matrijs Specificaties

• Producttype: Op maat gemaakte Plastic Injectiemal voor 3C Producten

• Matrijsstaal: S136 (optioneel: 1.2343ESR / NAK80 etc.)

• Productmaterialen: ABS / TPU / TPR / andere gespecificeerde kunststoffen

• Poorttype: Zijpoort / Subpoort / Pinpoint poort / Ventilatorpoort / Directe poort

• Runner Systeem: Hot runner of Cold runner

• Matrijsbasis: LKM / HASCO / DME / FUTABA

• Matrijs Levensduur: Tot 1.000.000 cycli (afhankelijk van structuur en materiaal)

• Ondersteunde Tekeningformaten: STP / STEP / IGS / PRT / X_T

• MOQ: 1 Set

Productiemogelijkheden

Wij produceren mallen met enkele en meerdere holtes volgens de eisen van de klant.

• Maximale matrijsgrootte: 2500 × 2000 × 1500 mm

• Bewerkingsprecisie: ±0.005 mm

• Injectieprecisie: ±0.03 mm

• Levertijd: 25–45 dagen afhankelijk van de complexiteit van de matrijs

In-house precisieapparatuur omvat:

• CNC bewerkingscentra

• EDM en spiegel EDM machines

• Draadsnijmachines

• Coördinatenmeetmachine (CMM)

Alle mallen ondergaan dimensionale inspectie en proefgieten vóór verzending.

Project Workflow

1. Beoordeling van productgegevens en DFM-analyse

2. Bevestiging van matrijsstructuurontwerp

3. Voorbereiding en bewerking van staal

4. Precisie afwerking en EDM-verwerking

5. Matrijs assemblage en passing

6. Matrijs proefgieten en parameteroptimalisatie

7. Eindinspectie en levering

Dit gestructureerde proces verbetert de slagingskans bij de eerste proef en vermindert productierisico's.

Waarom met ons werken

• Ervaring in precisie 3C product injectiemallen

• Gebruik van S136 en hoogwaardige matrijsmaterialen

• Stabiele bewerkingsnauwkeurigheid met in-house apparatuur

• Volledig matrijs productie en supply chain management

• Een jaar after-sales technische ondersteuning

Onze focus ligt op het leveren van mallen die betrouwbaar presteren in massaproductie.

Technische FAQ

V1: Waarom wordt S136 staal aanbevolen voor 3C mallen?
S136 biedt goede corrosiebestendigheid en uitstekende polijstbaarheid, waardoor het geschikt is voor plastic onderdelen met een hoog uiterlijk en hoge precisie.

V2: Kunnen verschillende plastic materialen zoals ABS, TPU en TPR worden ondersteund?
Ja. Matrijsontwerp en runnerconfiguratie worden geoptimaliseerd volgens materiaalkenmerken.

V3: Is ontwerp van mallen met meerdere holtes beschikbaar?
Ja. Zowel configuraties met enkele als met meerdere holtes worden ondersteund op basis van het productievolume.

V4: Hoe wordt de bewerkingsnauwkeurigheid gecontroleerd?
Via precisie CNC-bewerking (±0.005 mm), stabiele assemblagecontrole en dimensionale verificatie vóór proefgieten.

V5: Biedt u ondersteuning na levering van de matrijs?
Ja. Technische assistentie en ondersteuning voor matrijsoptimalisatie zijn beschikbaar na verzending.

Vraag een offerte aan

Om een offerte te ontvangen voor een Plastic Injectiemal voor 3C Producten, gelieve te verstrekken:

• 3D productbestanden

• Specificatie van plastic materiaal

• Vereisten voor oppervlakteafwerking

• Verwacht jaarlijks productievolume

• Doelleveringstijd

Ons engineeringteam zal uw gegevens evalueren en een gedetailleerd matrijsvoorstel doen.
