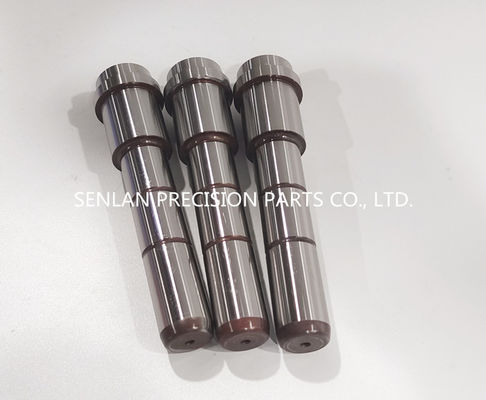

Precision Guide Posts voor injectievormen van kunststof
Productoverzicht
De geleidingspalen (leader pins) zijn uitlijningscomponenten die ervoor zorgen dat de bewegende en vaste helften van een spuitvorm dichtnauwkeurig, soepel en herhaaldelijkWanneer de uitlijning stabiel is, blijven de scheidslijnen consistent, sluiten de holtes gelijkmatig en zijn de gevoelige vormonderdelen, zoals kernen, holtes, glijbanen, liften,en afsluitingen zijn beschermd tegen inslag en vroegtijdige slijtage.
Onzeprecisiegidsposten voor injectievormen van kunststofWe richten ons op de kenmerken die het meest van belang zijn voor uitlijningsonderdelen:rechtheid, tolerantie voor de diameter, oppervlakhardheid en lage wrijving, die de vormmakers helpt de productie stabiel te houden en het onderhoud dat wordt veroorzaakt door onevenwichtigheid te verminderen.
Productbeschrijving

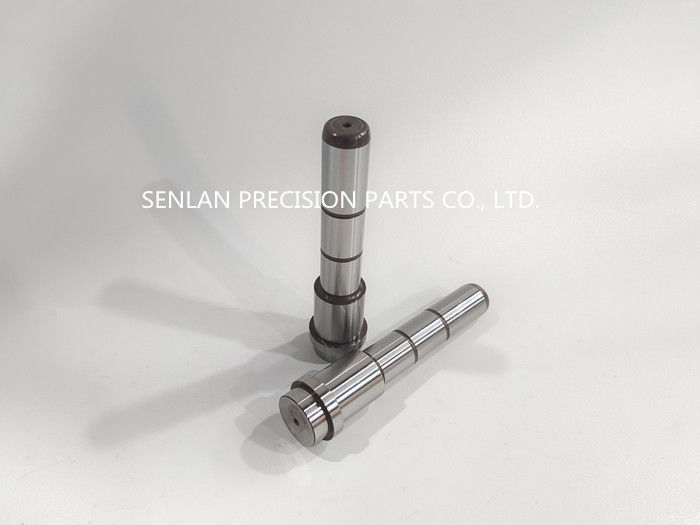

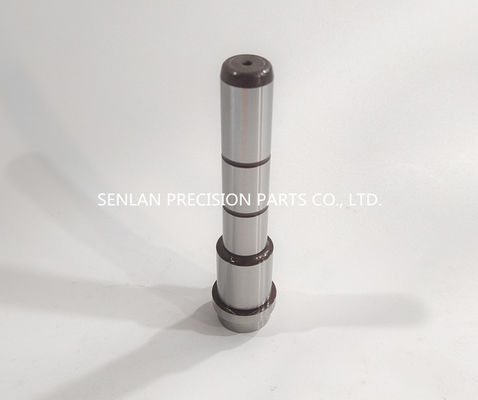

Eengeleidingspostis een geharde, nauwkeurig gemalen cilindrische pin die is geïnstalleerd in een vormhalve (meestal de bewegende zijde) die met eengidsbussenSamen begeleiden ze het sluiten en openen van de malen, waardoor de vorm gedurende elke cyclus nauwkeurig in lijn wordt gehouden.
Wat doen de geleidingsstaven in een spuitgietvorm
- Controleafstemming van de schimmeltijdens het sluiten/openen
- Verminderen van mismatch en beschermen van holte/kernranden en afsluitingen
- Verbetering van de herhaalbaarheid van vormen met een hoge holte en onderdelen met een nauwe tolerantie
- Ondersteuning van een stabiele prestatie van glijbanen, heftoestellen en andere bewegende mechanismen
Gemeenschappelijk leidend postontwerp
- Standaard rechte leidingspalen met hoofd-/schouderbehoud
- Trappengidsposten voor specifieke montageconstructies
- Op maat gemaakte tips en opluchtingsfuncties voor een soepeler betrokkenheid
- Oppervlaktebehandelde of gecoate posten voor een betere slijtvastheid (indien gespecificeerd)
Materiaal en warmtebehandeling
De gidsposten vereisen doorgaans een hard slijtvast oppervlak en een stabiele kern om herhaaldelijk glijdend contact met busjes te weerstaan.geleidingsstaven kunnen worden geproduceerd uit lager- of gereedschapstaal met warmtebehandeling en optionele oppervlaktebehandelingen om de slijtvastheid en corrosiebestendigheid te verbeteren.
Toepassingen
Precision guide posts worden gebruikt ininjectievormen van plasticwanneer herhaalbare uitlijning van cruciaal belang is, met inbegrip van:
- Molden met meerdere holtes die een consistente scheidslijncontrole vereisen
- Vormen met glijbanen/hefmachines waarbij de uitlijning van invloed is op de levensduur van het mechanisme
- Vormen met strenge tolerantie waarbij mismatch of flitsen tot een minimum moet worden beperkt
- Vormen voor de productie met een hoge cyclus die duurzame geleidingsonderdelen nodig hebben
- Programma's voor het herstellen van schimmel en vervanging van versleten leiderspenen
Precisie en productiecapaciteit
Gidsposten zijn functionele schuifcomponenten. Precisie en oppervlakte-integriteit zijn essentieel voor een soepele werking en een lange levensduur.
Productieprocessen
- CNC-bewerkingen van precisie voor montage-onderdelen en -schouders
- Centrale slijpwerkzaamheden voor kritische diameters en rechte lijnen
- Coördinatie van de warmtebehandeling voor oppervlakhardheid en stabiliteit
- Fijne afwerking/polijst om wrijving en slijtage te verminderen
- Facultatieve oppervlaktebehandelingen/coatings (afhankelijk van het project)
Belangrijkste kwaliteitscontroles voor geleidingsposten
- Tolerantie van de diametercontrole op de juiste bevestiging met buizen
- Rechtheidcontrole om binding en onevenwichtige slijtage te voorkomen
- Afwerking van het oppervlakbeheersing voor lage wrijving en consistente schuiving
- Hardheidscontrole (per gespecificeerd vereiste)
- Geometrie van de inloop en afmetingen van de schouder voor herhaalbare installatie
Inspectie en documentatie
- Dimensionele inspectieverslag beschikbaar (sleuteldimensies)
- Materiaalcertificaat en op verzoek warmtebehandelingsregister
- Opties voor markering/traceerbaarheid indien vereist voor onderhoudscontrole
Klantwaarde voor schimmeluitlijning en levensduur van gereedschap
Een stabielere onderdeelkwaliteit
Een nauwkeurige begeleiding helpt bij het verminderen van het risico op mismatch en flitsen, waardoor de herhaalbaarheid over lange productietijden wordt verbeterd.
Minder slijtage op dure schimmelcomponenten
De stabiele uitlijning beschermt de randen van de holte, kernpunten en afsluitingen, waardoor scheuren, irritatie en ongeplande herwerkingen worden verminderd.
Een soepelere vormoperatie
Een goede pasvorm en afwerking verminderen de wrijving, waardoor de malen soepel openen/sluiten en de cyclusstabiliteit verbeteren.
Lagere onderhoudskosten en langere onderhoudsintervallen
Verhardde, goed afgewerkte geleidingsposten zijn langer houdbaar en verminderen de slijtage van de bussen, waardoor de totale onderhoudsbelasting wordt verlaagd.
Wat we nodig hebben voor citaten
Voor een nauwkeurige vermelding van de post van de precisiegids:
- Tekening (2D) en/of 3D CAD (STEP/IGES)
- Hoeveelheid en vereiste doorlooptijd
- Standaard gidspost (indien volgens HASCO/DME/etc.) of maatmaat
- Critische afmetingen: diameter, lengte, details over schouder/hoofd, inloopgeometrie
- Kwaliteitseisen met buizen (afwijkings-/interferentie-specificatie indien gedefinieerd)
- Materiaalvereiste (of aanbevolen bedrijfsomstandigheden)
- Warmtebehandeling/hardheidsvereiste
- Verplichting inzake oppervlakteafwerking of coating (indien gespecificeerd)
- Inspectie/behoefte aan documenten (verslagformaat, traceerbaarheid)
Bij vervanging van bestaande geleidingsposten helpt het delen van de bushing-ID en de details van de interfaces van de vormplaat bij het bevestigen van de juiste pasvorm.
Vaak gestelde vragen
Wat is het verschil tussen een geleidingspost en een geleidingsbus?
Een leidstok (leader pin) is de geharde pen; de leidstok is de paringsmouw geïnstalleerd in de tegenovergestelde vormhelft.
Waarom verslijten of veroorzaken geleidingspalen lijnproblemen?
De meest voorkomende oorzaken zijn onjuiste pasruimte, slechte oppervlakteafwerking, onvoldoende hardheid, verontreiniging/gebrek aan smeerstof of een verkeerde uitlijning als gevolg van beschadigde platen.De juiste materiaalkeuze en het nauwkeurig slijpen verminderen deze risico's.
Kun je de gidsposten op maat maken om bij onze vorm te passen?
Ja, we maken gidsposten volgens de tekeningen van de klant en kunnen standaardsystemen volgen wanneer deze worden geleverd.
Levert u hardheids- en inspectiedocumentatie?
Ja, op aanvraag zijn inspectieverslagen en thermische behandelingsaantekeningen beschikbaar.
Stuur ons jetekeningen/CAD-bestandenen dede eisen inzake de inzet van de bus, de hardheidsdoelstelling en de kritische afmetingen;Ons engineering team zal de fabricage beoordelen en een offerte geven voor precisie-gidsposten geoptimaliseerd voor een soepele uitlijning en een lange vormlevensduur.
