Productoverzicht

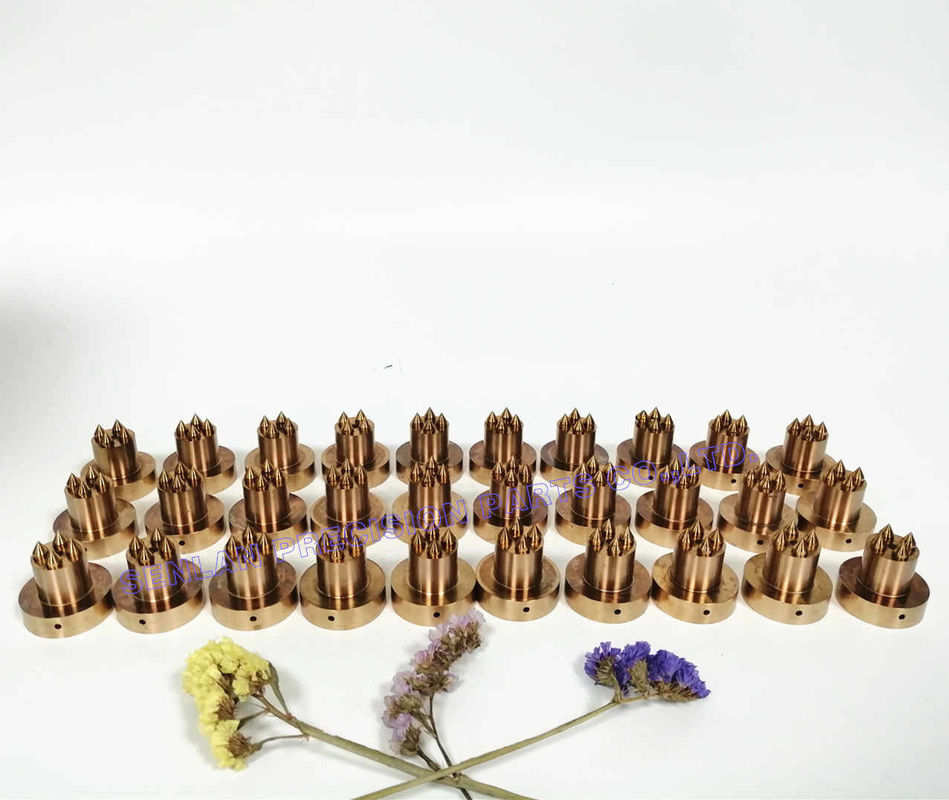

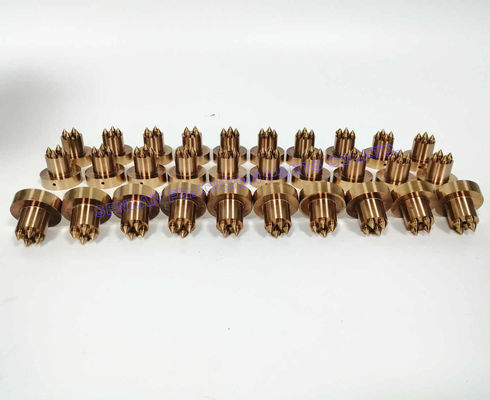

Berylliumkoper (BeCu) matrijsinzetstukken zijn gespecialiseerde componenten die worden gebruikt in kunststof spuitgietmatrijzen om warmte sneller af te voeren en de vormtemperatuur te stabiliseren in gebieden waar standaard gereedschapsstaal niet efficiënt kan koelen. Dankzij de hoge thermische geleidbaarheid van BeCu helpen deze inzetstukken de cyclustijd te verkorten, de onderdeelkwaliteit te verbeteren en defecten veroorzaakt door ongelijke koeling te minimaliseren.
Als fabrikant van op maat gemaakte precisie matrijsonderdelen produceren wij BeCu inzetstukken volgens klanttekeningen met gecontroleerde bewerkingsnauwkeurigheid, de juiste selectie van warmtebehandeling/verouderingscondities en oppervlakteafwerking geschikt voor spuitgietomgevingen. BeCu inzetstukken worden vaak gebruikt als gelokaliseerde "hoog-koelzones" binnen matrijzen—vooral rond dikke secties, ribben, bussen, diepe holtes en cosmetische oppervlakken waar warmte zich neigt te concentreren.
Productbeschrijving
Een Berylliumkoper inzetstuk wordt doorgaans in gerichte matrijsgebieden geïnstalleerd om de warmteoverdracht te verhogen en een uniforme onderdeelkoeling te handhaven. Vergeleken met staal kan BeCu een dramatisch hogere thermische geleidbaarheid leveren, wat snellere solidificatie en stabieler vormen mogelijk maakt.
Wat BeCu Inzetstukken Oplossen in het Vormproces
- Hete plekken die kromtrekken, zinkgaten en dimensionale instabiliteit veroorzaken
- Lange koeltijd door dikke onderdeelgeometrie of beperkte toegang tot koelkanalen
- Gegokaliseerde temperatuurvariatie die glans, krimp of onderdeelconsistentie beïnvloedt
Veelvoorkomende BeCu Inzetstuk Vormen
- Kernzijde inzetstukken voor dikke secties
- Holte-inzetstukken voor cosmetische oppervlakken
- Koelpluggen / koelkernelementen (afhankelijk van ontwerp)
- Kleine verwijderbare inzetstukken geplaatst nabij probleemgebieden
Materiaalaantekeningen voor BeCu
BeCu matrijsmaterialen worden meestal geselecteerd op graad (vaak AMPCO18 of equivalent) en geleverd/verwerkt in specifieke condities (opgelost behandeld + verouderd, of precipitatiegehard) om een balans te vinden tussen:
- Thermische geleidbaarheid
- Sterkte en hardheid
- Slijtagegedrag in contactgebieden
Belangrijk: BeCu is geen "one-size-fits-all". De plaatsing van het inzetstuk, de graad, de hardheidsconditie en de oppervlaktebehandeling moeten overeenkomen met de functie van de matrijs en de te verwerken hars.
Toepassingen
BeCu inzetstukken worden gebruikt in kunststof spuitgietmatrijzen waar koelingsefficiëntie en temperatuuregaliteit cruciaal zijn. Typische matrijszijde toepassingen omvatten:
- Koelzones voor hete plekken nabij dikke wanden, bussen en diepe holtes
- Gebieden die gevoelig zijn voor zinkgaten en kromtrekken
- Regio's waar koelkanalen niet dicht genoeg geplaatst kunnen worden
- Matrijzen gericht op korte cyclustijden en hoge productiviteit
- Cosmetische oppervlakken die stabiele temperatuurregeling vereisen
Aangezien uw productpagina voor een matrijsonderdeel is, richten we ons op functionele matrijsgebruiksscenario's in plaats van specifieke eindindustrieën/producten te claimen.
Precisie & Productiemogelijkheden
Productieprocessen
- Precisie CNC draaien/frezen voor complexe geometrieën
- EDM / draad-EDM indien vereist door ontwerp
- Precisie slijpen voor passingen en referentieoppervlakken
- Oppervlakteafwerking voor functionele contactgebieden
- Optionele coatingondersteuning (afhankelijk van toepassing)
Belangrijkste controles voor BeCu Inzetstukken
- Strakke controle van passingoppervlakken en referentiepunten voor betrouwbare montage
- Vloeiende overgangen bij inzetstukinterfaces om warmtestroom te ondersteunen en spanningsconcentratie te verminderen
- Dimensionale inspectie in overeenstemming met klanttekeningen
- Correcte hantering om schade aan afdichtings-, sluit- of cosmetische contactoppervlakken te voorkomen
Kwaliteitsdocumentatie
- Dimensionale inspectierapporten zijn beschikbaar
- Materiaalcertificering beschikbaar op aanvraag
- Traceerbaarheids- en markeeropties (zoals gespecificeerd)
Klantwaarde voor Snellere Koeling & Stabiel Vormen
Kortere Cyclustijd
Verbeterde warmteoverdracht kan de koeltijd verkorten—vaak het grootste deel van een spuitgietcyclus—wat helpt de productiviteit te verhogen en de kosten per onderdeel te verlagen.
Betere Onderdeelkwaliteit
Door hete plekken en temperatuurgradiënten te verminderen, helpen BeCu inzetstukken veelvoorkomende problemen zoals zinkgaten, kromtrekken, glansvariatie en inconsistente krimp te minimaliseren.
Stabieler Productievenster
Betere thermische controle biedt een breder, herhaalbaarder procesvenster, wat consistente output ondersteunt tijdens lange productieruns.
Gerichte Oplossing Zonder Volledige Matrijsherontwerp
BeCu inzetstukken kunnen strategisch worden gebruikt om de prestaties in probleemzones te verbeteren zonder het gehele koelsysteem te herontwerpen.
Wat We Nodig Hebben voor Offerte
Om BeCu matrijsinzetstukken nauwkeurig te offreren, gelieve te verstrekken:
- 2D-tekening en/of 3D CAD (STEP/IGES)
- Plaatsing/functie van het inzetstuk binnen de matrijs (kernzijde/holte-zijde, hete zone, etc.)
- Voorkeurs BeCu graad (indien bekend) of prestatie-eisen (koelprioriteit versus sterkteprioriteit)
- Vereiste hardheid/conditie (indien gespecificeerd)
- Toleranties en kritische afmetingen (referentiepunten, passingen, sluitingen)
- Vereiste oppervlakteafwerking (Ra, polijstniveau, of contactoppervlakvereiste)
- Aantal en beoogde levertijd
- Eventuele speciale opmerkingen: coating, markering, certificering, inspectieformaat
Als u niet zeker bent van de graad/conditie, deel dan uw harssoort en vormzorgen (cyclustijd, zinkgaten, kromtrekken). Wij kunnen een praktische optie aanbevelen.
Algemene Veelgestelde Vragen
V1: Bent u een fabrikant of een handelsonderneming?
Wij zijn een fabrikant van op maat gemaakte precisie matrijsonderdelen, gespecialiseerd in CNC-bewerking, EDM, slijpen en afwerking voor spuitgietmatrijsonderdelen.
V2: Kunt u strikt volgens onze tekeningen en toleranties produceren?
Ja. Wij produceren volgens uw tekeningvereisten en kunnen uw datum/tolerantiesysteem volgen.
V3: Levert u inspectierapporten en materiaalcetificaten?
Ja. Inspectierapporten en materiaalcetificaten kunnen op aanvraag worden verstrekt.
BeCu-Specifieke Veelgestelde Vragen
V4: Waarom berylliumkoper gebruiken in een spuitgietmatrijs?
BeCu wordt voornamelijk gebruikt vanwege zijn hoge thermische geleidbaarheid, wat helpt bij het snel afvoeren van warmte en het verbeteren van de koelingsegaliteit in gebieden met hete plekken.
V5: Wordt BeCu gebruikt voor de gehele holte/kern?
Meestal niet. BeCu wordt vaak gebruikt als een gelokaliseerd inzetstuk in gebieden met hete plekken. Volledige BeCu holtes zijn minder gebruikelijk vanwege kosten- en ontwerpoverwegingen.
V6: Slijt BeCu sneller dan gereedschapsstaal?
BeCu kan zachter zijn dan gehard gereedschapsstaal, afhankelijk van de graad en conditie. Het wordt doorgaans gebruikt waar koelprestaties prioriteit hebben, en slijtage/contactoppervlakken worden beheerd door ontwerp of oppervlaktebehandeling indien nodig.
V7: Zijn er speciale hanteringsvereisten voor BeCu?
Ja. Bewerking en afwerking vereisen passende controles. Wij volgen gecontroleerde processen en kunnen documentatievereisten ondersteunen op basis van uw projectbehoeften.
Technische Versie
Stuur uw 3D/2D-bestanden en identificeer het gebied met hete plekken dat u wilt verbeteren. Wij helpen u bij het evalueren van de plaatsing van BeCu inzetstukken en bieden een productieplan gericht op koelingsefficiëntie en stabiel vormen.
