PET-preformvormen zijn gebaseerd op een zeer ingenieursgericht kern-en-mouw systeem om deInwendige geometrie, hals afwerking en kritische afdichtingsoppervlakkenvan de prevorm: de kenmerken die rechtstreeks van invloed zijn op de prestaties van het stroomafwaaien, de afdichting van de fles en de lijnstabiliteit.
Productoverzicht
OnzePET-voorvormkern- en -hulscomponentenDe productie van de onderdelen van precisiemolden voor toepassingen met een hoge holte en een hoge cyclus is typisch.voorvormkern,interfaces voor de holtezijde van de mouw/halsring, en aanverwante precisiecomponenten die preform ID, hals afwerking details en concentrisiteit te controleren.pasvorm, uitslag, oppervlakteafwerking en thermische stabiliteit, die zowel nieuwe preformvormen als vervangende gereedschappen ondersteunt.
Dit is geen algemeen spuitgereedschap.hogedrukinspuiting, lange productietijden en strikte afmetingsvoorschriftenBij de hals afwerking kan zelfs een kleine variatie leiden tot lekken of dekselproblemen.
Productbeschrijving
In een PET-vormvorm wordt dekernde interne kenmerken van de prevorm vormt, terwijl deonderdelen met betrekking tot mouwen en halsHet systeem moet een precieze uitlijning behouden onder thermische cyclus en hoge injectiedruk.
Wat deze componenten meestal beheersen
- Inwendige diameter van de prevorm (ID) en invloed op de wandverdeling
- Geometrie van het halsdoek(draad, dragerring, afdichtingsoppervlak)
- Concentriciteit en uitlooptussen de hals en het lichaam
- Oppervlakte kwaliteitdie van invloed is op de helderheid, de stroommarkeringen en de stabiliteit van de afgifte
- Uitwisselbaarheidvoor snel onderhoud in productie met grote holtes

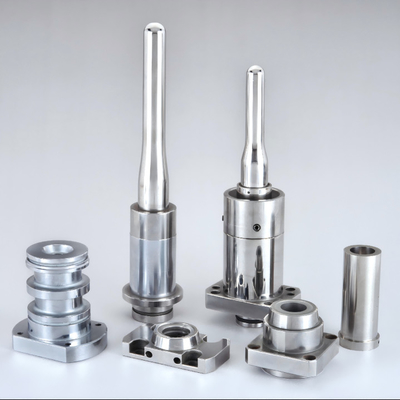

Gemeenschappelijke onderdelen in een core & sleeve set
- Preformkern (kernspeld / kernstaafassemblage)
- Hoes / kernhoes(afhankelijk van de vormarchitectuur)
- Interfaces voor het gebruik van gereedschappen voor het afwerken van de nek(bijv. nekringen/ondersteunende onderdelen, afhankelijk van het ontwerp)
- met een breedte van niet meer dan 50 mm(project-specifiek)
Materiaalopties (typisch voor PET-voorvormgereedschap)
De keuze is afhankelijk van het aantal holtes, de harscondities, de koelstrategie en de vereiste levensduur:
- van hoge kwaliteitvan roestvrij staalvoor corrosiebestendigheid en poetsstabiliteit
- met een breedte van niet meer dan 50 mmvoor slijtgebieden en lange duurzaamheid
- Facultatiefmaterialen met een hoge thermische geleidbaarheidin gespecialiseerde zones (afhankelijk van het ontwerp)
- Oppervlaktebehandelingen/coatings kunnen worden gebruikt wanneer slijtage en loslaten prioriteit hebben
We produceren volgens uw tekening en vorm standaard; materiaal en warmtebehandeling kan worden gebouwd op spec of voorgesteld op basis van uw bedrijfsomstandigheden.
Toepassingen
- PET-voorvorm-inspuitvormen(systemen met een enkele holte tot met een grote holte)
- Preform gereedschap voor dranken, water, eetbare olie en andere PET-containerlijnen (afhankelijk van het project)
- Vervangingsgereedschap voor onderhoud, slijtageherstel en prestatieverbeteringen
Precisie en productiecapaciteit
PET preform gereedschap is extreem gevoelig voor uitlijning en oppervlakte integriteit.
Productieprocessen
- Precisie CNC-draaien/frezen voor coaxiale en profielfuncties
- Hoog nauwkeurig slijpen voor kritieke pasvorm- en afdichtingszones
- EDM / draad EDM voor speciale geometrieën (indien vereist)
- Gecontroleerde warmtebehandeling coördinatie voor hardheid en stabiliteit
- Polijst / fijn afwerking van functionele en uiterlijke oppervlakken
- Montage-matching en consistentiecontrole voor bestellingen met meerdere sets
Sleutelprecisiecontroles (preform-critical)
- Concentriciteits- / uitloopcontroletussen het vormen van oppervlakken en het lokaliseren van datums
- Geschiktheidstolerantiesbij sleeve-core-interfaces (stabiel onder thermische cyclus)
- Naleving van de naald(draad + afdichtingsoppervlak)
- Kwaliteit van de oppervlakteom een stabiele afgifte en een consistente duidelijkheid te ondersteunen
- Uitwisselbaarheidvoor snel onderhoud in de productie
Inspectie en documentatie
- Dimensionele inspectieverslagen (CMM/metingsverslag op aanvraag)
- Materiaalcertificaten en gegevens over de warmtebehandeling (op verzoek)
- Opties voor reeksmarkering en traceerbaarheid voor setbeheer
Klantwaarde voor PET-prevormproductie-stabiliteit
Consistente halsbekleding = betrouwbare afdichting en bekleding
De hals afwerking is het meest functionele gebied van een preform.draadverbinding, afdichting en consistentie van het koppel van de dop.
Betere concentriciteit = stabielere blaasvorming
Slechte concentrisiteit kan leiden tot ongelijke materiaalverdeling bij blaasgiet.Centrale uitlijning, die een betere fleskwaliteit en processtabiliteit bevordert.
Langere werktuiglevensduur onder omstandigheden met een hoge cyclus
Een goede materiaalkeuze, warmtebehandeling en gecontroleerde pasvorm verminderen slijtage en verlengen de serviceintervallen.
Sneller onderhoud met vervangbare, overeenkomstige onderdelen
Kern- en schouwsystemen maken snellere vervanging mogelijk en verminderen de stilstandstijden, wat vooral belangrijk is voor productie met grote holtes.
Wat we nodig hebben voor citaten
Voor een nauwkeurige vermelding van de onderdelen van de PET-voorvormkern en -huls moet worden vermeld:
- 3D CAD (STEP/IGES)+2D-tekeningenmet GD&T/toleranties
- Componentenlijst: kern, mouw, delen met betrekking tot de nek, beveiligingsmiddelen, enz.
- Materiaalvereisten (of gebruiksvoorwaarden die wij kunnen aanbevelen)
- Doelgehardheid en warmtebehandelingseisen
- Verplichtingen inzake oppervlakteafwerking/polijst (met name halsafwerking en afdichting)
- Lijst met kritische afmetingen (hals afwerking, draadprofiel, datums, pasvorm)
- Referentie van schimmelstandaard/systeem (indien van toepassing)
- Hoeveelheid (aantal sets / aantal holtes) en doorlooptijd
- Inspectievereisten (FAI, CMM-verslag, traceerbaarheidsmarkering)
Als u bestaande gereedschappen vervangt, helpt het delen van de originele tekening en de afmetingen van de vorminterface om drop-in compatibiliteit te garanderen.
Vaak gestelde vragen
Q1: Vervaardigt u volgens de tekeningen en normen van de klant?
We zijn een fabrikant van precisiemolen en produceren volgens uw tekeningen, toleranties en gegevens.
Q2: Kunt u inspectieverslagen en certificaten verstrekken?
Ja, wij kunnen op verzoek dimensionale inspectieverslagen en certificaten voor materiaal/warmtebehandeling leveren.
Q3: Kunt u gelijke sets voor meerholtevormen ondersteunen?
Ja, we kunnen meerdere sets produceren met gecontroleerde consistentie en inspectiegegevens voor belangrijke afmetingen leveren.
V4: Waarom zijn kern- en mouwtoleranties zo belangrijk in preformvormen?
Omdat kleine afwijkingen van invloed kunnen zijn op de nauwkeurigheid van de hals, de afdichtingsprestaties, de concentrisiteit en de stabiliteit van de stroomafwaaier, wat kan leiden tot afwijzingen of lijnproblemen.
V5: Welke oppervlakken zijn meestal het meest kritisch?
Meestal is dehals afwerking (draad + afdichtingszone), het lokaliseren van datums, en sleeve-core paring fits zijn het meest kritisch als gevolg van hun directe effect op het cappen prestaties en uitlijning.
V6: Kunt u vervangende onderdelen maken die compatibel zijn met bestaande malen?
Ja, met tekeningen (of gemeten interfacedata) kunnen wij vervangende onderdelen produceren die zijn ontworpen voor een stabiele productieprestatie.
Op zoek naar een betrouwbare leverancier vanPET-voorvormkern- en -hulscomponenten?
Stuur ons jetekeningen (STEP/2D), aantal holtes, materiaal-/warmtebehandelingseisen en leveringsschemaWe zullen snel reageren met een duidelijke offerte, doorlooptijd en beschikbare kwaliteitsdocumenten (inspectieverslag, materiaalcertificaat, traceerbaarheid opties).
