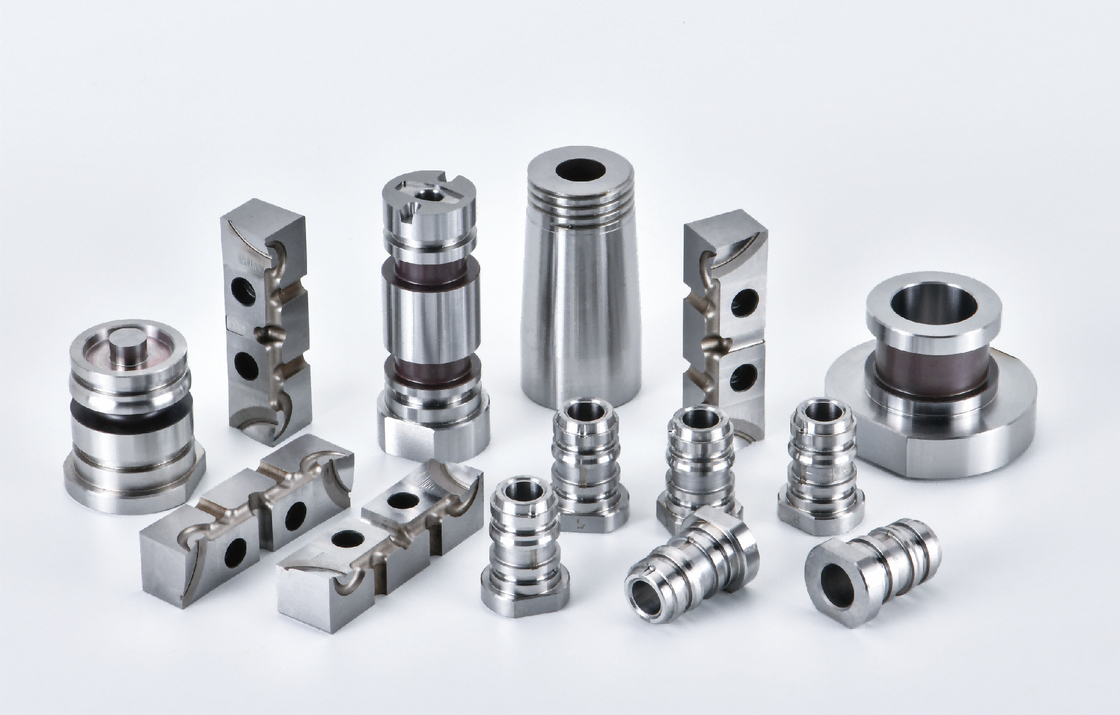

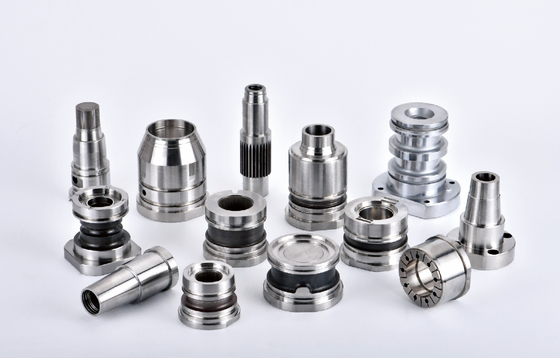

Precisie holte insert & hoes voor injectievormen van kunststof
Eenholte-invoegplaat en -mouwHet is een combinatie van precisievormcomponenten die worden gebruikt om een kritische geometrie te vormen en tegelijkertijd de onderhoudsbaarheid en de langetermijnstabiliteit van de vorm te verbeteren.inbreng in de holtecreëert belangrijke externe of functionele oppervlakken van het gegoten deel, terwijl deschermHet biedt begeleiding, bescherming en een gecontroleerde ruimte rond de paringscomponenten, waardoor herhaalbare uitlijning wordt gehandhaafd en slijtage in de productie met een hoge cyclus wordt verminderd.
We producerenmet een gewicht van niet meer dan 50 kgVoor spuitgietvormen die strakke toleranties, schone afsluitingen en een consistente kwaliteit van onderdelen vereisen, richten we ons op de essentie:de nauwkeurigheid van de datum, de controle van de pasvorm, de oppervlakteafwerking, de hardheid en de uitwisselbaarheid¢zodat de inzetstukken snel kunnen worden vervangen en consistent kunnen werken in de vorm met meerdere holtes.
Productbeschrijving
Eeninbreng in de holteis een vervangbaar vormend onderdeel dat aan de holtezijde (vaste helft) is geïnstalleerd of in een holteplaat is geïntegreerd om de buitenste kenmerken van het gegoten onderdeel te vormen.Met behulp van inserts kunnen malenmakers slijtage-gevoelige of ontwerp-kritische gebieden vervangen zonder het volledige malblok opnieuw te bewerken.
Eenscherm(vaak gebruikt als leidend of beschermend element) wordt meestal gekoppeld aan een pin/core/interface-component om de beweging te stabiliseren, slijtage te beheersen en een gecontroleerde pasvorm te behouden gedurende lange productiecycli.Afhankelijk van het ontwerp van de mal, kan de mouwen ook helpen bij het controleren van het afsluiten van het systeem en het verminderen van irritatie bij schuiffende oppervlakken.
Typische functies
- Behoud nauwkeurigafsluit- en afdichtingsprestaties(afhankelijk van het ontwerp)
- Verbeterenefficiëntie van het onderhoud van schimmelsdoor vervangbare onderdelen
- Bescherm slijtagegebieden en verleng de levensduur van de malen
- Ondersteuning van een stabiele assemblage via gecontroleerde datums en interfaces
- Biedt consistente prestaties voor gereedschap met meerdere holtes
Gemeenschappelijke ontwerpkenmerken
- Locatie van schouders/diameter voor herhaalde installatie
- Hoogwaardige vormingsgebieden op de holte (zoals gespecificeerd)
- Gidsoppervlakken van de schouder met gecontroleerde vrijheid en slijtgebieden
- Optionele groeven, poorten of interface-functies per vormontwerp
Materialen en behandelingen
De materiaalkeuze is afhankelijk van het corrosierisico, slijtvoorwaarden, het vereiste poetsniveau en het verwachte aantal cycli.Typische keuzes zijn roestvrij stalen voor corrosiebestendigheid en poetsstabiliteitHet is mogelijk om warmtebehandeling en optionele coatings toe te passen om aan uw duurzaamheids- en loslaatvereisten te voldoen.
Toepassingen
De onderdelen van de holte-invoegplaat en -hullen worden gebruikt ininjectievormen van plasticvoor:
- Inlegvormontwerpen waarvoor vervangbare vormprocessen vereist zijn
- Schimmelvormen met een hoge cyclus waarbij slijtvastheid en onderhoudssnelheid van belang zijn
- Werktuigen met meerdere holtes die een consistente prestatie van holte tot holte vereisen
- Programma's voor het herstellen van schimmels en het vervangen van onderdelen
- Vormen met strakke afsluitingen of precisie-interfaces die een stabiele pasvorm vereisen
(De exacte gevormde producten variëren afhankelijk van het ontwerp van de klant; wij produceren naar uw tekeningen en vormarchitectuur.)
Precisie en productiecapaciteit
De inzet van holtes en schroeven vereist vaak een strakke pasvorm en afwerkingskritische oppervlakken, met name bij afsluitingen en vormzones.
Productieprocessen
- Precieze CNC-frees/draaien voor profielen en interfaces
- Het slijpen van kritieke flitsen, datums en afdichten van grond
- EDM / draad EDM voor speciale geometrie en scherpe kenmerken (indien vereist)
- Coördinatie van de warmtebehandeling voor hardheid en dimensionale stabiliteit
- Polieren/fijn afwerken voor het vormen van oppervlakken
- Het systeem voor het controleren van de consistentie en de matching van bestellingen met meerdere holtes
Belangrijkste kwaliteitscontroles
- Machinerie voor de herhaling van installaties en uitwisselbaarheid op basis van datum
- Beheersing van de pasbaarheid tussen de interfaces van de behuizing en de koppelingselementen
- Beheer van de oppervlakteafwerking voor vorm- en schuifgebieden
- Beheersing van vlakheid/parallelisme, indien relevant voor het sluiten en afsluiten van de malen
- Consistentiecontroles voor meerdere stukken (monsterneming of 100%-inspectie)
Inspectie en documentatie
- Beschermingsverslagen met betrekking tot de afmetingen beschikbaar (belangrijke kenmerken of volledig verslag)
- Materiaalcertificaten en warmtebehandelingsaantekeningen op verzoek
- Opties voor onderdeelmarkering en traceerbaarheid voor setbeheer
Klantwaarde voor insertgebaseerd schimmelonderhoud
Sneller onderhoud en minder stilstand
Uitwisselbare holte-invoegstukken en -hulzen maken het mogelijk om doelgericht te vervangen zonder grote vormblokken te herbewerken, waardoor de productieschema's stabiel blijven.
Betere consistentie van de onderdelen in langere opdrachten
Gecontroleerde datums en stabiele pasinterfaces verminderen variatie die kan leiden tot flitsen, mismatch of dimensionale drift.
Langere schimmellevensduur met slijtagebescherming
De mouwen beschermen slijtage-gevoelige geleidings- en interfacegebieden, waardoor irritatie wordt verminderd en de onderhoudsintervallen worden verlengd.
Meer voorspelbare productieprestaties
Een kwalitatief hoogwaardige afwerking en een correcte hardheid verbeteren de stabiliteit van de afgifte en verminderen onverwachte stilstand.
Wat we nodig hebben voor citaten
Voor een nauwkeurige aanduiding van de inzet en de behuizing moet worden vermeld:
- 3D CAD (STEP/IGES) en 2D tekeningen (PDF/DWG)
- Componentenlijst en hoeveelheid (invoegsel + hoes, aantal sets)
- Materiaalvereisten (of gebruiksvoorwaarden voor aanbeveling)
- Specificatie van de hittebehandeling/doelhardheid
- Verplichting voor de oppervlakteafwerking (Ra / polijstniveau voor de vorming van zones)
- Critische toleranties (datums, pasvorm, afsluitingsdimensies, eventuele uitloop)
- Details van de schimmelinterface (locatie van de diameters/schouders, retentiemethode, paringsgroottes)
- Inspectie/documentenbehoefte (FAI, rapportformaat, bemonstering versus 100% inspectie)
- Levertyd en verpakkingsvereisten
Als het om vervangende onderdelen gaat, helpt het verstrekken van de matingsplaat en de afmetingen van de interfaces van de onderdelen om de compatibiliteit van de onderdelen te garanderen.
Vaak gestelde vragen
Algemeen
Vervaardigt u strikt volgens de tekeningen en toleranties van de klant?
Ja, we produceren volgens uw tekeningen, GD&T en datumreferenties.
Bent u een fabrikant of een handelsonderneming?
Wij zijn een fabrikant van op maat gemaakte precisiemolencomponenten met CNC-bewerking, EDM (indien nodig), slijpen en afwerking.
Kunt u inspectieverslagen en materiaalcertificaten verstrekken?
Ja, op aanvraag kunnen dimensie-inspectieverslagen en certificaten voor materiaal/warmtebehandeling worden verstrekt.
Specific voor holte-invoeging en -mouw
Waarom gebruik je een holte in plaats van de holte rechtstreeks in de vormplaat te bewerken?
Inzetstukken verbeteren de onderhoudsvrijheid slijtagegevoelige of ontwerpkritische gebieden kunnen worden vervangen of bijgewerkt zonder het hele plaatje opnieuw te bewerken, waardoor stilstandstijden en kosten worden verminderd.
Wat is de rol van de mouw in dit systeem?
De hoes biedt doorgaans begeleiding en slijtagebescherming, zorgt voor een gecontroleerde vrijheid en helpt interfaces te stabiliseren tijdens een hoge cyclus.
Kunt u meerdere matching sets leveren?
Ja, we kunnen gelijke sets maken met gecontroleerde variatie en inspectiegegevens voor belangrijke afmetingen leveren.
Ingenieursopleiding
Stuur uw tekeningen en geef kritische afsluitingspunten, pasruimtes en oppervlakteafwerkingsvereisten aan.Onze ingenieurs zullen de vervaardigbaarheid beoordelen en een productieplan voorstellen voor stabiele invoegprestaties en een lange levensduur.
