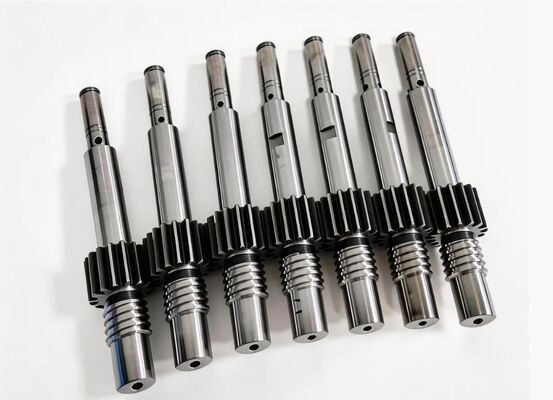

Gedrukte kern voor spuitgietvormen
Productoverzicht
Gedrukte kernen zijn nauwkeurig gegoten componenten die worden gebruikt omechte interne dradenIn tegenstelling tot standaardkernen moet een draadkern een nauwkeurige draadgeometrie behouden bij het werken met eenmet een vermogen van niet meer dan 50 Wom het gevormde deel los te laten zonder de draden te beschadigen.
Onzedraadkern (draadkernspeld / draadkerninzet)de componenten worden op maat vervaardigd op basis van de tekeningen van de klant met strikte controle vandraadprofiel, concentriciteit ten opzichte van de rotatieas, geschikte interfaces en oppervlakteafwerkingVoor vormen met een groot volume is een consistente draadkwaliteit essentieel om assemblageproblemen zoals kruisdraad, koppelverschillen, lekken of kap-/sluitfalen te voorkomen.
Productbeschrijving
Eenmet draadis het vormende element dat de draad in (of soms buiten) een gegoten onderdeel creëert.ontschroeven systeem, waarbij de kern tijdens de uitwerpseling draait om de draadvormige functie schoon te demolen.
Wat een draadkern moet regelen
- Draadprofiel, toonhoogte en loodgeometrie
- Coaxiale uitlijning tussen de draad en de rotatiedatum van de kern
- Stabiele installatie past in de vormbasis of kernplaat
- Een gladde oppervlakte om kleverigheid, irritatie en draadbeschadiging te verminderen
- Mechanische interfaceparaatkenmerken voor het aandrijfsysteem (afhankelijk van het ontwerp)
Typische draadkernconstructie
Afhankelijk van het ontwerp van de mal kan een gegraven kern bestaan uit:
- draadvormende sectie (interne draadprofiel)
- Locatie van schouders/diameter voor herhaalde installatie
- Vervaardiging van elektrische voertuigen
- Verslete zones die zijn geoptimaliseerd voor lange cyclusrotatie en schuifcontact
Materiaal en behandeling
Gedrede kernen worden vaak vervaardigd van gereedschapstaal dat is geselecteerd voor slijtvastheid en dimensionale stabiliteit onder herhaalde cycli.Warmtebehandeling en optionele oppervlaktebehandelingen/coatings kunnen worden gespecificeerd op basis van::
- Type hars (gevulde/schurende materialen)
- Vereiste draadoppervlakkwaliteit en demolding
- Productievolume en verwachte levensduur
- Operatietemperatuur en smeerstrategie
Toepassingen
De kernen met draad worden gebruikt ininjectievormenvoor onderdelen die een echte draaddemoldering vereisen, met inbegrip van:
- ont-schroeven van spuitgietvormen (roterende ontgietsystemen)
- Molden met meerdere holtes die een constante interne draadkwaliteit vereisen
- Vormen voor grote productievolumes waarbij de draadstabiliteit van invloed is op de assemblage- en lekkageprestaties
- Voorraadkernprogramma's voor preventief onderhoud en snelle vervanging
(De precieze eindproducten variëren afhankelijk van het ontwerp van de klant; we richten ons op de vormfunctie en de eisen aan de draadfunctie.)
Precisie en productiecapaciteit
De kern met draad vereist zowel vormingsnauwkeurigheid als mechanische uitlijningsnauwkeurigheid. We controleren de parameters die rechtstreeks van invloed zijn op de gietresultaten en de stabiliteit van het afschroeven.
Productieprocessen
- Precieze CNC-draaien/frezen voor datums en interfaces
- Bewerking van draden volgens het gespecificeerde profiel en tolerantie
- Slijpen voor kritieke pasvorm en rotatiedatums (indien vereist)
- EDM / draad-EDM voor interfaceparaatkenmerken (projectafhankelijk)
- Coördinatie van de warmtebehandeling voor hardheid en stabiliteit
- Fijn afwerking/polijsten van draadoppervlakken en slijtagezones
- Setmatching voor orders met meervoudige holtes
Belangrijkste kwaliteitscontroles
- Verificatie van het draadprofiel per tekenvereiste
- Concentriciteits-/uitloopregeling tussen draden en rotatie-datums
- Beheersing van de toepassingstolerantie voor installatie- en begeleidingsinterfaces
- Beheer van de oppervlakteafwerking om irritatie te verminderen en de afgifte te verbeteren
- Controle van de consistentie over gelijke sets (monsterneming of 100%-inspectie)
Inspectie en documentatie
- Dimensionele inspectieverslag beschikbaar (belangrijke kenmerken of volledig verslag)
- Materiaalcertificaten en warmtebehandelingsaantekeningen op verzoek
- Serialmarking/traceerbaarheid opties voor cavity/set management
Waarom het belangrijk is / Klantwaarde voor draadkwaliteit en stabiliteit van het afschroeven
Betrouwbaarder montage en constant koppel
Een nauwkeurige draadgeometrie vermindert het risico op kruisdraadverbinding en stabiliseert het koppel in geautomatiseerde assemblagelijnen.
Minder afwijzingen en minder stilstand
Een stabiele afvoerbeheersing en een goede oppervlakteafwerking voorkomen draadbeschadiging, kleven en losschroeven van het mechanisme.
Langere levensduur bij herhaalde rotatie
De juiste materiaalkeuze, de warmtebehandeling en de afwerking van de slijtagezone verminderen slijtage en behouden de draadkwaliteit gedurende lange looptijden.
Sneller onderhoud met uitwisselbare onderdelen
Uitwisselbare gegraven kernen zorgen voor een snelle vervanging zonder grote vormverwerking, waardoor voorspelbare onderhoudsschema's worden ondersteund.
Wat we nodig hebben voor citaten
Voor een nauwkeurige aanduiding van de draadkernen:
- 3D CAD (STEP/IGES) en 2D tekening (PDF/DWG)
- Specificatie van de draad (profiel, toonhoogte, tolerantie, inleidingsvereisten)
- Metood voor het afschroeven van de malen (afschroeven/rotatiesysteem) en gegevens over de aansluiting
- Materiaalvereiste (of hars/productievoorwaarden voor aanbeveling)
- Specificatie van de hittebehandeling/doelhardheid
- Verplichting inzake oppervlakteafwerking voor de draad- en slijtagezones
- Hoeveelheid (eenvoudige stukken of set met meerdere holtes)
- Inspectie/documentenvereisten (FAI, rapportformaat, bemonstering versus 100% inspectie)
- Levertyd en verpakkingsvereisten
Als het om een vervangend onderdeel gaat, helpt het aanbieden van de afmetingen van de koppelingsinterface (rotatiedaten, stuurstoel, lokaliserende schouders) om de compatibiliteit met de inbreng te garanderen.
Vaak gestelde vragen
Waarom hebben draadstukken een ontkrouwbare kern nodig?
Veel draadontwerpen kunnen niet worden verwijderd van een rechte kern zonder de draad te beschadigen.
Wat veroorzaakt dwarsdraad of inconsistent koppel in gegoten onderdelen?
De meest voorkomende oorzaken zijn: afwijking van het draadprofiel, uitloop ten opzichte van de rotatieas, slechte oppervlakteafwerking, slijtage of een verkeerde uitlijning in het schroefoplosmechanisme.
Kunt u meerdere modellen leveren?
Ja, we kunnen gepaste sets produceren met gecontroleerde consistentie van holte tot holte en inspectiegegevens leveren voor belangrijke draad- en datumkenmerken.
Ondersteunt u de functies van de aandrijflijn (versnellingsbak, koppelingsafdeling, enz.)?
Ja, we produceren volgens uw tekeningen, inclusief de aandrijving en locatie interface functies die nodig zijn voor het losschroeven systeem.
Levert u inspectieverslagen en materiaalcertificaten?
Ja, op aanvraag zijn inspectieverslagen en certificaten voor materiaal/warmtebehandeling beschikbaar.
Ingenieurswerk
Stuur uw tekeningen en specificeer de draad vereisten, rotatie datums, en drive-interface functies.Onze ingenieurs zullen de vervaardigbaarheid te beoordelen en een productieplan om te zorgen voor stabiele afschroeven prestaties en draad consistentie.
