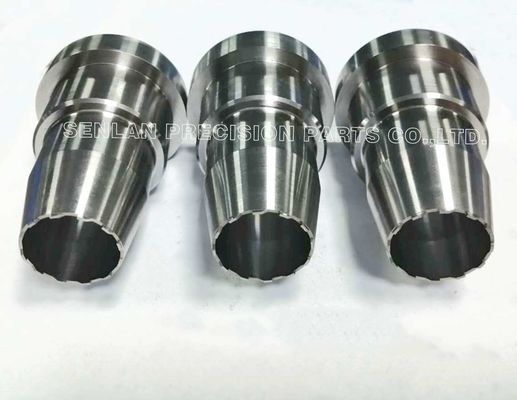

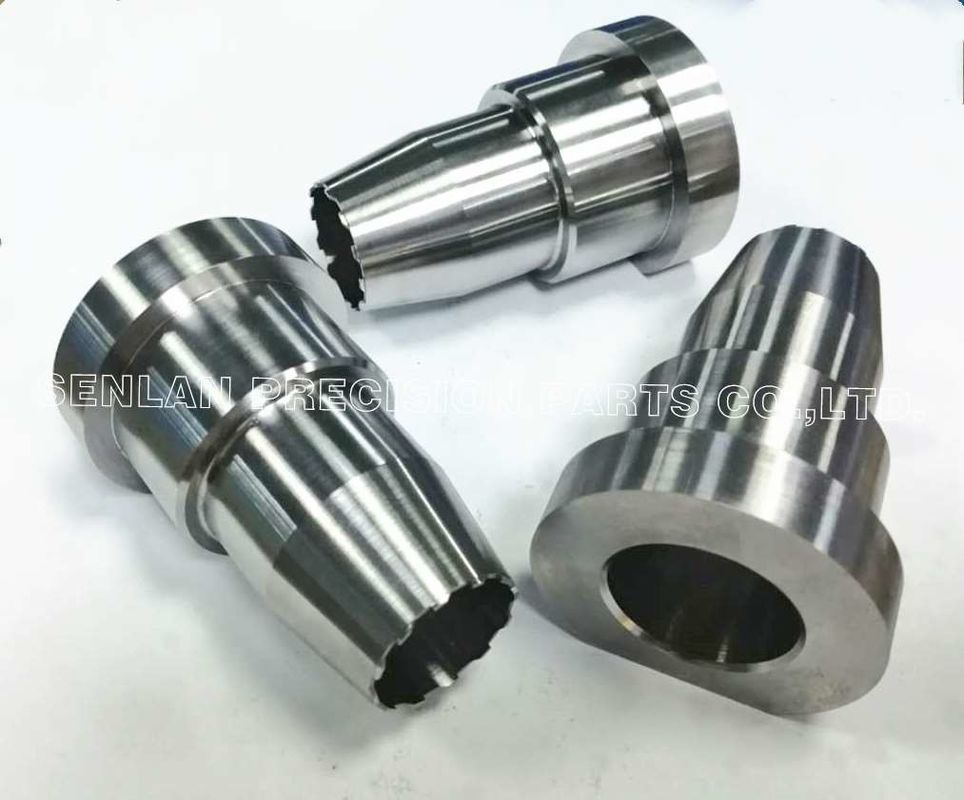

+0.005mm S136 (AISI 420) Ejector Sleeves

Productoverzicht

S136 (AISI 420) Precision Ejector Sleeves zijn kritische functionele componenten die worden gebruikt in injectievormen van kunststof om een stabiele uitwerping en een lange levensduur te garanderen.Senlan Precisiondoor middel van CNC-bewerking en precisie slijpen, bieden deze op maat gemaakte ejectorhulzen uitstekende corrosiebestendigheid, dimensionale stabiliteit en slijtageprestaties voor hoogcyclusvormtoepassingen,met inbegrip van medische en verpakkingsvormen.

Kernkenmerken en technische voordelen

• Materiaal: S136 / AISI 420 roestvrij gietstuk
  Hoge corrosiebestendigheid, geschikt voor vochtige, medische en schone gietomgevingen

• Hoge dimensionale nauwkeurigheid
  De interne en externe concentrisiteit is gecontroleerd tot nauwe toleranties (≤ ±0,01 mm op verzoek)

• Geoptimaliseerde oppervlakte afwerking
  Precisie slijpen en slijpen om wrijving en slijtage van de ejector te verminderen

• Stabiele warmtebehandeling
  Eenvormige hardheidsverdeling ter handhaving van rechte vorm en levensduur

• Productie op maat / op basis van drukwerk
  Diameter, lengte, wanddikte en vrije ruimte die strikt volgens de tekening worden vervaardigd

Toepassingsscenario's / industriële toepassing

• Injectievormingssystemen van kunststof

• Fleskapvorm en sluitvorm

• Medische verpakkingen en wegwerpvormen

• Schimmelvormen voor spuitjes en medisch verbruiksmateriaal

• Verpakkingsvormen met hoge holtes

Ontworpen voor malen die betrouwbare uitwerping, corrosiebestendigheid en lange productiecycli vereisen.

Mouldstructuur en uitleg van het ontwerp

Ejectorhulzen worden gewoonlijk gebruikt samen metEjectorpinnen,kernpenen, ofvalvesystemenom interne bewegende onderdelen tijdens de uitwerping van onderdelen te begeleiden en te beschermen.
In hoge-precisie-vormstructuren helpen S136-uitwerpers om:

• Precieze axiale uitlijning

• Gecontroleerde afstand tussen pin en hoes

• Verminderd risico op irritatie en aanvallen

• Stabiel uitstoten onder hoge cyclusomstandigheden

Een goed ontwerp van de mouwen heeft rechtstreeks invloed op de levensduur van de vorm en de consistentie van het onderdeel.

Productiecapaciteit en CNC-bewerkingsproces

Senlan Precision produceert ejectorhulzen met behulp van een gecontroleerd, meerfasig proces:

• CNC-draaien en frezenvoor externe geometrie

• Verwerking van diepgaten / slijpenvoor interne boringsnauwkeurigheid

• Precieze slijpwerkvoor concentriciteit OD/ID

• Beheersing van de warmtebehandelingom vervorming te minimaliseren

• Eindinspectiemet behulp van boringsmeters, CMM en concentriciteitsmeting

Typische tolerantie:± 0,005 ± 0,01 mm, afhankelijk van de ontwerpvereisten.

Ontwikkeling op maat en OEM-samenwerkingsproces

1. Tekening herziening (Built-to-print)
   2D/3D tekeningen of monsters aanvaard

2. Technische bevestiging
   Definitie van materiaal, hardheid, vrijheid, oppervlakteafwerking en tolerantie

3. Prototype of directe productie
   Steun voor kleine partijen of massaproductie

4. Eindinspectie en goedkeuring
   Dimensionale en functionele verificatie vóór verzending

5. Langetermijnvoorzieningssteun
   Stabiel herhaalbaar voor lopende onderhoudsprogramma's voor vormen

Kwaliteitscontrole en exportervaring

• ISO 9001 kwaliteitsmanagementsysteem

• Traceerbaarheid van inkomend materiaal

• In-process dimensiecontrole

• 100% inspectie van kritieke afmetingen

• Ruimtelijke exportervaring voor vormonderdelen die worden gebruikt in de verpakkings- en medische industrie

Op verzoek kunnen documentatie en inspectieverslagen worden verstrekt.

Gerelateerde precisievormcomponenten (interne koppelingen)

• PrecisieEjectorpinnen

• GewoonKernpenen

• Schimmelinvoeringenen holtecomponenten

• Gidspenen en gidsbussen

• Hoog nauwkeurigInjectievormcomponenten

Vaak gestelde vragen (FAQ)

V1: Waarom kiezen voor S136 (AISI 420) voor ejectorhulzen?
A: S136 biedt uitstekende corrosiebestendigheid en polijstbaarheid, waardoor het geschikt is voor medische en verpakkingsvormomgevingen met strenge reinigingsvereisten.

K2: Kun je de interne concentriciteit van de boor controleren?
A: Ja. De interne boor en de concentrisiteit van de OD kunnen worden gecontroleerd binnen strakke toleranties met behulp van slijpen en precisie slijpen.

Q3: Vervaardigt u niet-standaard ejectorhulzen?
A: Ja. Alle ontploffingshulzen worden geproduceerd alsop maat gemaakte onderdelen, ingebouwd voor drukwerkop basis van de tekeningen van de klant.

V4: Wat is de typische doorlooptijd?
A: De levertijd voor monsters bedraagt doorgaans 7-15 werkdagen, afhankelijk van de complexiteit en de hoeveelheid.

Krijg een technische offerte

Voorop maat gemaakte S136-uitwerpers, gedetailleerde tekeningen of OEM-samenwerking, neem contact opSenlan Precision.
Ons engineeringteam zal uw vereisten beoordelen en een technische offerte geven op basis van materiaal, tolerantie en toepassingsbehoeften.
