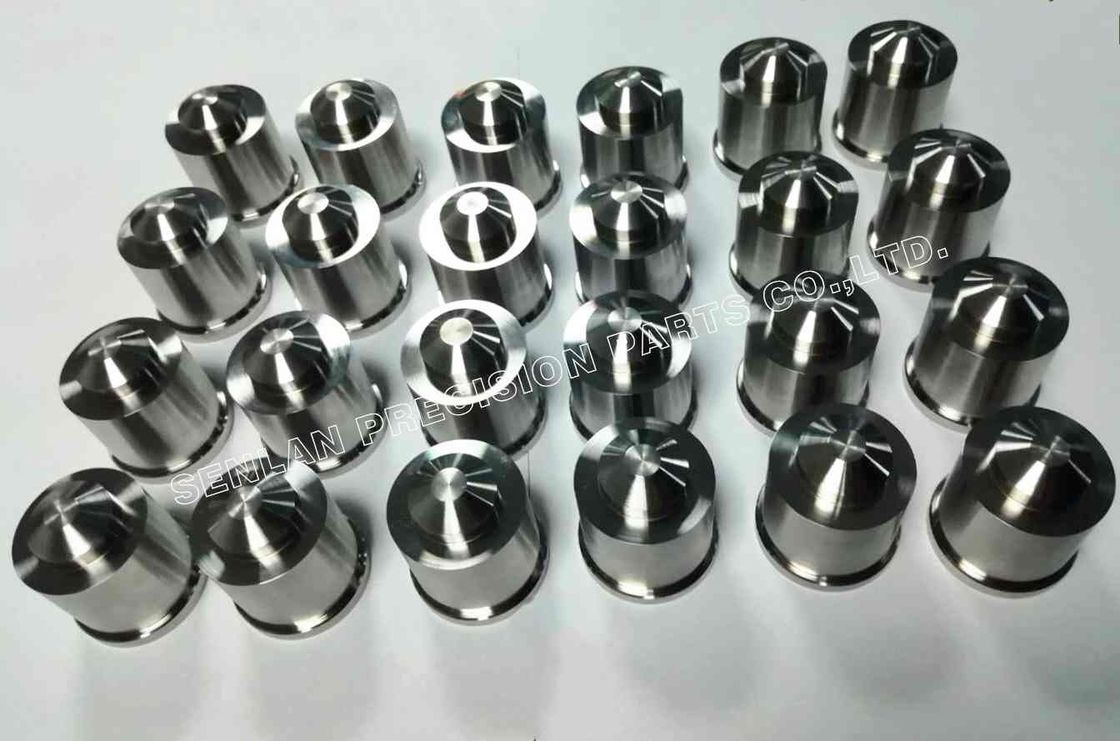

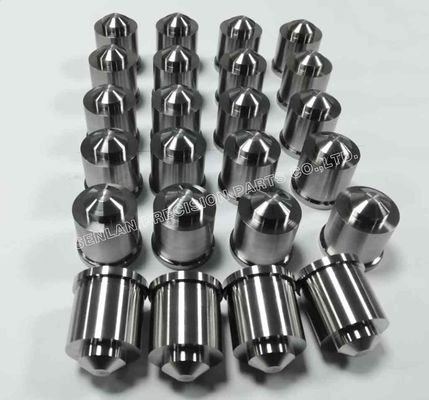

CNC Gefreesde Leidingsbussen voor Plastic Injectie Mal Onderdelen
Leidingsbussen zijn precisie-uitlijningscomponenten die samenwerken met leidingspennen (leader pins) om ervoor te zorgen dat spuitmallen soepel, nauwkeurig en herhaalbaar sluiten. In productiemallen vermindert stabiele geleiding verkeerde uitlijning, beschermt het de randen van de matrijs/kern en helpt het bewegende mechanismen consistent te functioneren over lange cycli.
Onze CNC gefreesde leidingsbussen zijn op maat gemaakte malonderdelen die worden vervaardigd volgens klanttekeningen voor een betrouwbare passing, wrijvingsarme glijding en een lange levensduur. We beheersen de kenmerken die het belangrijkst zijn voor geleidingscomponenten — binnendiameter passing, coaxiale nauwkeurigheid, oppervlakteafwerking en hardheid — zodat bussen consistent presteren in zowel nieuwe malconstructies als vervangingsprogramma's.
Productomschrijving
Een leidingsbus is een precisiehuls die in één malhelft is geïnstalleerd en die past op een leidingspen in de tegenoverliggende helft. Samen regelen ze de uitlijning tijdens het openen/sluiten van de mal en verminderen ze de slijtage aan dure malcomponenten.
Wat Leidingsbussen Doen in een Injectie Mal
- Nauwkeurige maluitlijning handhaven tijdens het cyclisch bedrijf
- Risico op verkeerde uitlijning van de scheidingslijn en braamvorming verminderen veroorzaakt door verkeerde uitlijning
- Randjes van kern/matrijs en sluitvlakken beschermen tegen impact-slijtage
- Stabiele prestaties van schuiven, lifters en andere bewegende elementen ondersteunen
Veelvoorkomende Ontwerpen van Leidingsbussen
- Rechte bussen voor standaard malbasisgeleiding
- Flensbussen voor veilige bevestiging en herhaalbare installatie
- Bussen met afschuiningen voor soepelere ingrijping
- Aangepaste ontwerpen met specifieke zitting, smering of bevestigingsdetails
Materiaalkeuze en Behandelingsoverwegingen
Leidingsbussen zijn slijtageonderdelen. Materiaalkeuze en warmtebehandeling worden gekozen om slijtage te weerstaan en vastlopen te verminderen onder herhaaldelijk glijdend contact. Afhankelijk van de malomgeving kunnen bussen ook corrosiebestendigheid of speciale oppervlaktebehandelingen vereisen om de levensduur te verbeteren en wrijving te verminderen.
Toepassingen
- Nieuwe malconstructies die nauwkeurige geleidingsinterfaces vereisen
- Malen met meerdere holtes waarbij consistentie van de uitlijning cruciaal is
- Productiemalen met hoge cycli die duurzame slijtageonderdelen nodig hebben
- Malonderhoud en -renovatie (vervangingsbussen)
- Malen met schuiven/lifters waarbij de stabiliteit van de geleiding de levensduur van het mechanisme beïnvloedt
Precisie & Productiemogelijkheden
Productieprocessen
- Precisie CNC-draaien voor ID/OD en zittinggeometrie
- Slijpen/honen voor nauwe ID-toleranties en oppervlakteafwerking
- Coördinatie van warmtebehandeling voor doelhardheid en stabiliteit
- Fijnafwerking/polijsten om wrijving en slijtage te verminderen
- Optionele oppervlaktebehandelingen/coatings (projectafhankelijk)
Belangrijkste Kwaliteitscontroles
- ID-passing controle om te voldoen aan de spelingvereiste van de leidingspen
- Coaxiale nauwkeurigheid tussen ID en OD om ongelijke slijtage te voorkomen
- Oppervlakteafwerking controle op glijdende oppervlakken voor soepele beweging
- Verificatie van zittinggeometrie voor herhaalbare installatie
- Hardheidsverificatie (volgens gespecificeerde vereiste)
Inspectie & Documentatie
- Dimensionale inspectierapporten beschikbaar (belangrijke maten)
- Materiaalcetificaten en warmtebehandelingsrecords op aanvraag
- Traceerbaarheidsmarkering opties indien vereist
Klantwaarde voor Maluitlijning & Levensduur
Betere Uitlijning, Betere Onderdeelkvaliteit
Consistente geleiding vermindert verkeerde uitlijning en helpt de scheidingslijnen stabiel te houden.
Minder Slijtage aan Dure Componenten
Leidingsbussen beschermen de randen van de matrijs/kern en sluitvlakken door een gecontroleerde malafsluiting te garanderen.
Soepelere Werking & Langere Service
Correcte passing en oppervlakteafwerking verminderen wrijving en vastlopen, waardoor de levensduur van de bus en pen wordt verlengd.
Minder Stilstand
Bussen zijn ontworpen om vervangen te worden, wat helpt om de maluitlijning snel te herstellen tijdens onderhoud.
Wat We Nodig Hebben voor Offerte
- 2D-tekening (PDF/DWG) en/of 3D CAD (STEP/IGES)
- Hoeveelheid en vereiste levertijd
- Bus type (recht/flens/custom) en zittingstructuur
- Kritische afmetingen: ID, OD, lengte, flensdetails (indien aanwezig)
- Passing vereiste met leidingspen (speling specificatie indien gedefinieerd)
- Materiaaleis (of bedrijfsomstandigheden voor aanbeveling)
- Warmtebehandeling/hardheid vereiste
- Oppervlakteafwerking vereiste voor glijdende oppervlakken
- Inspectie/documentatie behoeften (rapportformaat, traceerbaarheid)
Indien een bestaande bus wordt vervangen, helpt het delen van de diameter van de leidingspen en de huidige passingvereiste om de juiste ID-speling te bevestigen.
Veelgestelde Vragen
Wat is het verschil tussen een leidingsbus en een leidingspen?
Een leidingspen (leader pin) is de geharde pen; de leidingsbus is de passende huls die in de tegenoverliggende malhelft is geïnstalleerd. Samen geleiden ze de maluitlijning.
Waarom slijten leidingsbussen?
Veelvoorkomende oorzaken zijn onjuiste speling, slechte smering, vervuiling, onvoldoende hardheid of verkeerde uitlijning. Correct materiaal, oppervlakteafwerking en passingcontrole verminderen slijtage.
Kunt u aangepaste leidingsbussen maken die passen bij onze malbasis?
Ja. We produceren leidingsbussen volgens klanttekeningen en kunnen standaard malbasisystemen volgen indien gespecificeerd.
Leveren jullie inspectierapporten en certificaten?
Ja. Inspectierapporten en materiaal/warmtebehandelingscertificaten zijn op aanvraag beschikbaar.
Stuur ons uw tekeningen (STEP/2D), hoeveelheden, passingvereisten en vereiste leverdatum voor CNC gefreesde leidingsbussen. We zullen snel reageren met een duidelijke offerte, levertijd en beschikbare kwaliteitsdocumentatie.
